Montera Global Trac

Kopplingsschema Global trac

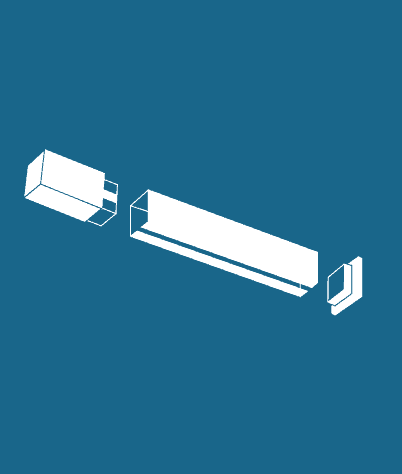

Till en rak belysningsskena behövs: skena, anslutning och ändbit.
Anslutningen och ändbit fästes i varsin ända av skenan.

Ändbiten är en plastplugg som måste sitta på änden för att hindra att folk kan få ström i sig om de vidrör änden på skenorna.
Till anslutningen kopplar med el med en anslutningskabel. Kabel kopplas till en skruvplint inne i anslutningen. Anslutningskabel kopplas sedan till vägguttag eller till en fast anslutning. I båda fallen måste det vara en jordad anslutningskabel.

Global Trac skenorna går att kapa till önskad längd med vanlig bågfil. Till exempel behöver man 3,4m skena så kan man köpa 2st 2m skenor och kapa den ena till 1,4m. Sedan kopplar man ihop dem med en sammankoppling. Fördelen med att använda 2m skenor istället för en 4m belysningsskena är att 4m skenor är väldigt dyra att frakta.

Läs mer i blogginlägget om hur man bygger ihop skenor för belysning.
